ECHELLES A CRINOLINE Programme pour échelles à crinoline :

– Meilleur aperçu. – Entreposage simplifié grâce à la réduction des composants.

– Disponibilité plus rapide.

– Montage simple et rapide.

– Instructions de montage améliorées. Étapes de sélection des échelles à crinolines :

1ère étape : Quelle échelle vous convient : comment allez-vous l‘utiliser ?

Comme échelle Norme en vigueur : – pour la maintenance d‘un bâtiment DIN 18799-1

– de secours/d‘incendie/servant de sortie en cas d‘urgence DIN 14094-1

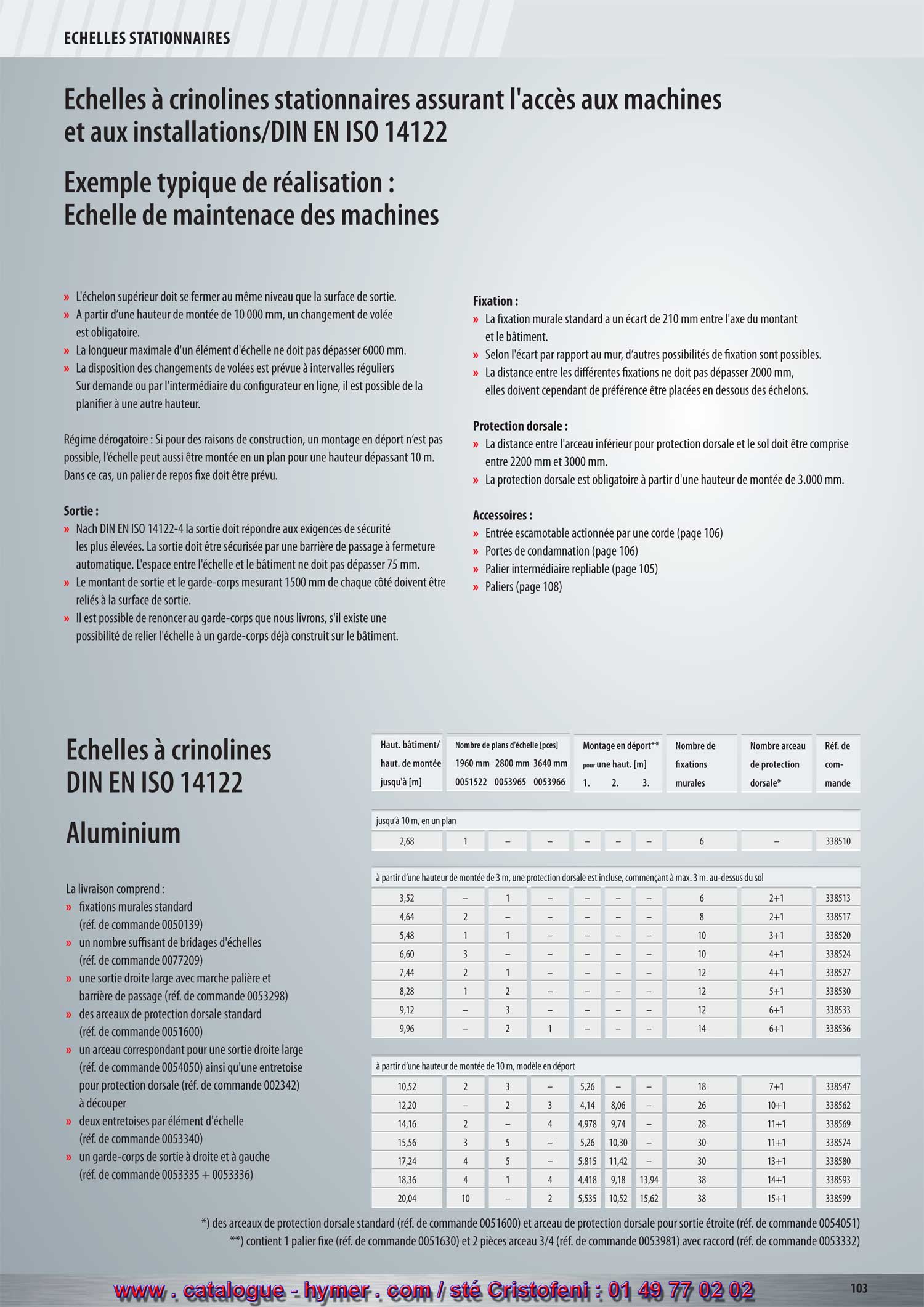

– pour accès aux machines DIN EN ISO 14122-4

– pour accès aux installations DIN EN ISO 14122-4 (peut également être un bâtiment ou une partie d‘une installation de production )

2ème étape : En prenant la norme en considération, voulez-vous commander une échelle d‘une longueur parfaitement adaptée ?

– Demande par l‘intermédiaire du configuration en ligne ou auprès de notre service des ventes.

Préférez-vous peut-être plutôt un kit avec tous les composants nécessaires à adapter sur place ?

– Sélectionnez votre kit avec les hauteurs qui vous conviennent le mieux à partir du tableau des normes



page 102

Une protection dorsale est automatiquement proposée à partir de la hauteur correspondante de l’échelle et de la norme sélectionnée.

3 Sélection de la forme de l’accès Les accès appropriés sont proposés sur la base de la norme sélectionnée.

4. Sélection des sorties Jusqu’à 13 variantes de sorties sont présentées pour tous les besoins courants.

5. Sauvegarde et clôture de la configuration de base Vous recevez une offre détaillée avec un schéma dimensionné, une nomenclature et une notice de montage

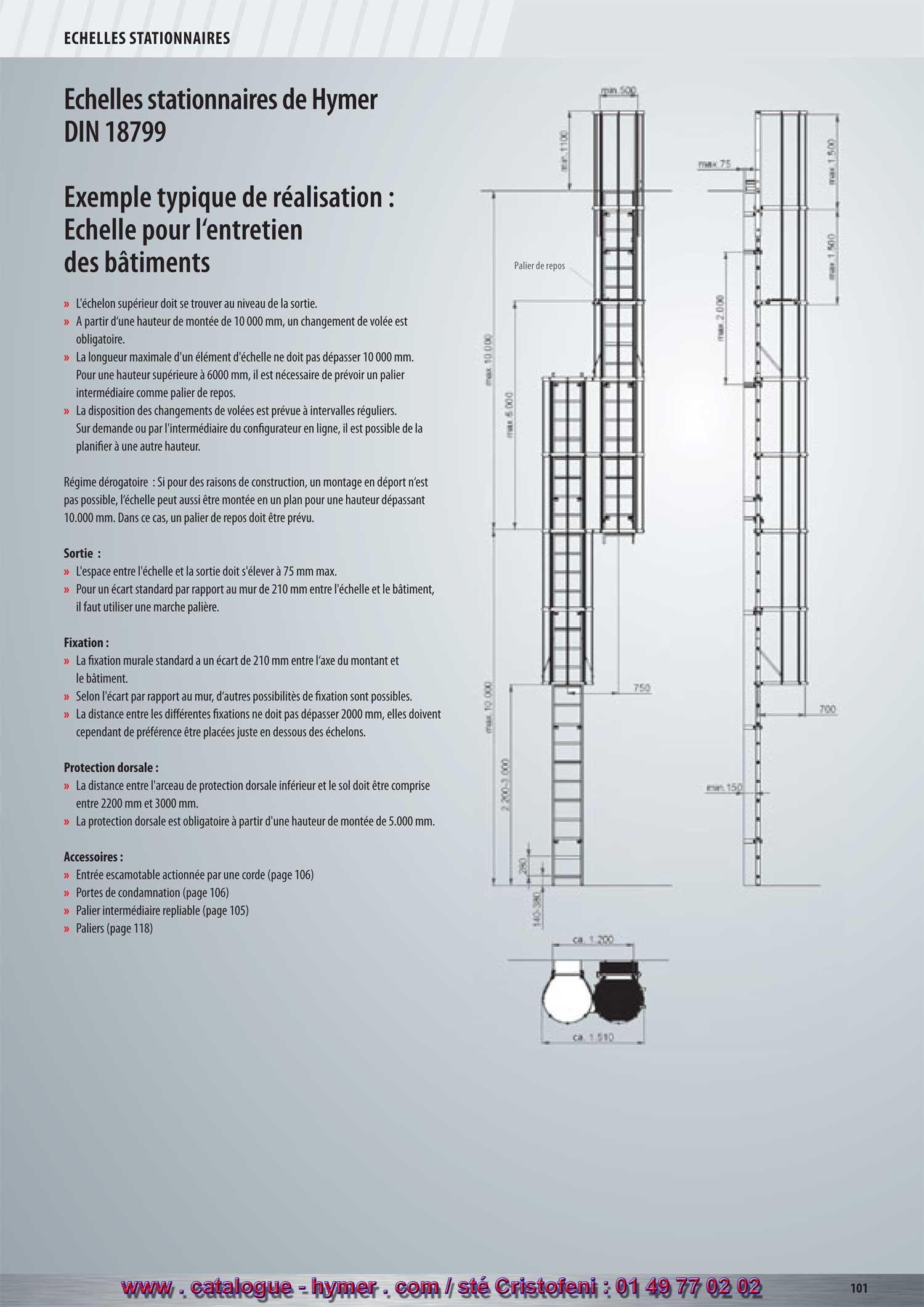

. ECHELLES A CRINOLINE DIN 18799 Échelles à crinoline pour les édifices Exemple typique de réalisation : Échelle pour l‘entretien des bâtiments – L‘échelon supérieur doit se trouver au niveau de la sortie.

– A partir d‘une hauteur de 10 m, un changement de volée est obligatoire.

La longueur maximale d‘une volée ne doit pas dépasser 10 m.

Pour une hauteur supérieure à 6 m, il est nécessaire de prévoir un palier intermédiaire.

– La disposition des volées est prévue à intervalles réguliers.

Sur demande ou par l‘intermédiaire du configurateur en ligne, il est possible de la planifier à une autre hauteur. Règlement dérogatoire :

Si pour des raisons de construction, un montage en déport n‘est pas possible,

l‘échelle peut aussi être montée en un plan pour une hauteur dépassant 10 m.

Dans ce cas, un palier fixe doit être prévu. Sortie :

L‘espace entre l‘échelle et la sortie doit s‘élever à 75 mm max.

Pour un écart standard par rapport au mur de 210 mm entre l‘échelle et le bâtiment,

il faut utiliser une marche palière. Fixation :

– La fixation murale standard a un écart de 210 mm entre l‘axe du montant et le bâtiment.

– Selon l‘écart par rapport au mur, d‘autres fixations sont possibles.

– La distance entre les différentes fixations ne doit pas dépasser 2 m elles doivent cependant de préférence

être placées juste en dessous des échelons. Protection dorsale :

– La distance entre l‘arceau inférieur pour protection dorsale et le sol doit être comprise entre 2,2 m et 3 m.

– La protection dorsale est obligatoire à partir d‘une hauteur d‘échelle de 5 m. Accessoires :

– Entrée escamotable commande à corde (page 123)

– Portes de condamnation (page 123)

– Palier intermédiaire repliable (page 122)

– Paliers (page 126)



page 103

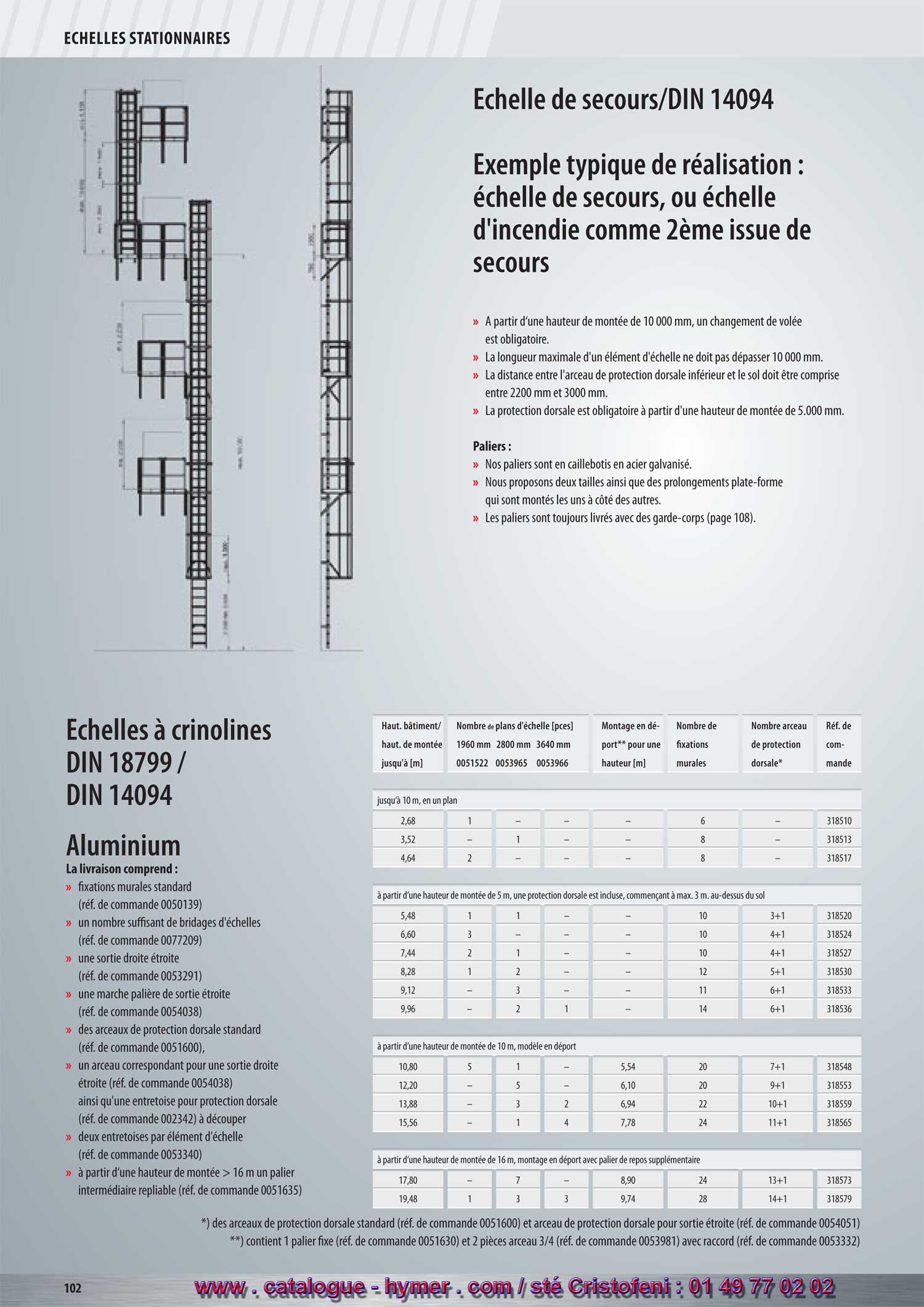

ECHELLES A CRINOLINE DIN 14094 Échelles de secours Exemple typique de réalisation :

Échelle de secours, respectivement échelle d‘incendie comme 2ème issue de secours

– A partir d‘une hauteur de 10 m, un changement de volée est obligatoire. La longueur maximale d‘une volée ne doit pas dépasser 10 m.

– La distance entre l‘arceau inférieur pour protection dorsale et le sol doit être comprise entre 2,2 m et 3 m.

– La protection dorsale est obligatoire à partir d‘une hauteur d‘échelle de 5 m. Paliers :

Nos paliers sont en caillebotis en acier galvanisé. Nous proposons deux tailles ainsi que des paliers supplémentaires

qui sont montés les uns à côté des autres.

Les paliers sont toujours livrés avec des garde-corps (page 126).

min 1.100 max 1.500 max 10.000min. 2.200 min. 2.200min. 2.200 max 1.5002.200 bis 3.000 max. 10.000 750 1000

.
