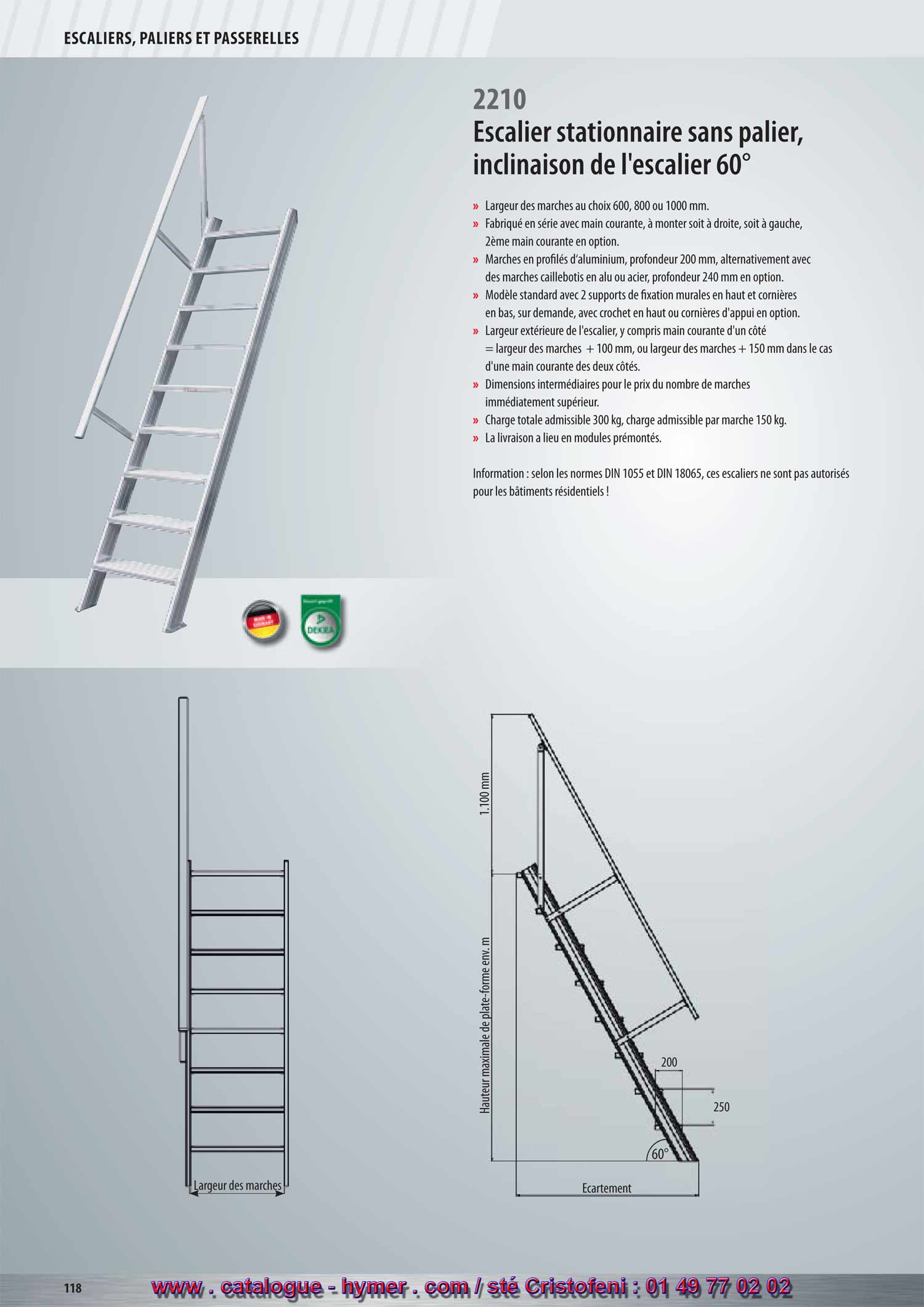

SYSTEME MODULAIRE POUR PASSERELLES ET ESCALIERS

Écartement Hauteur verticale 1100 mm 200 250 60° 2210

Escalier stationnaire sans plate-forme Inclinaison 60° 2210

– Largeurs des marches soit 600, 800 ou 1000 mm

– Fabriqué en série avec main courante, à monter soit à droite, soit à gauche, 2ème main courante en option

. – Marches en profilé d‘aluminium, profondeur 200 mm, alternativement avec des marches caillebotis en acier ou alu, profondeur 240 mm en option.

– Modèle standard avec 2 supports de fixation murales en haut et cornière en bas. Sur demande, avec crochets en haut ou cornière d‘appui (supplément). – Largeur extérieure de l‘escalier, y compris main courante d‘un côté = largeur de la marche + 100 mm, resp. largeur de la marche + 150 mm dans le cas d‘une main courante des deux côtés.

– Dimensions intermédiaires au prix du modèle au nombre de marches immédiate ment supérieur.

– Charge totale admissible 300 kg ; charge admissible par marche 150 kg.

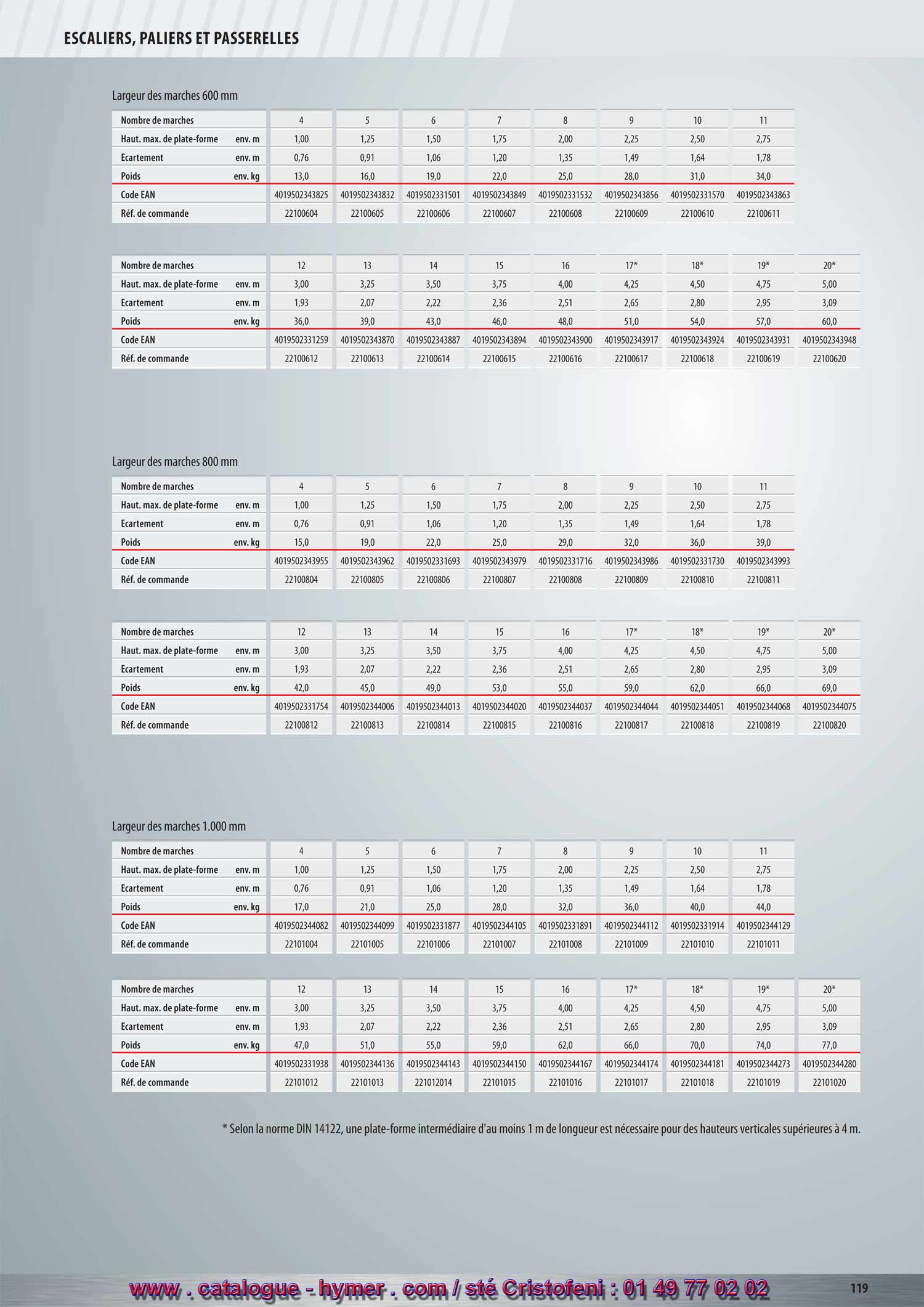

– L‘expédition a lieu en modules prémontés départ usine. Attention : Selon les normes DIN 1055 et DIN 18065 ces escaliers ne sont pas autorisés pour les bâtiments résidentiels ! Largeur des marches 600 mm Nombre de marches 4 5 6 7 8 91011 Hauteur verticale env. m 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 Écartement env. m 0,76 0,91 1,06 1,20 1,35 1,49 1,64 1,78 Poids env. kg 13,0 16,0 19,0 22,0 25,0 28,0 31,0 34,0 Réf. de commande 22100604 22100605 22100606 22100607 22100608 22100609 22100610 22100611 Nombre de marches 12 13 14 15 16 17 18 19 20 Hauteur verticale env. m 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 Écartement env. m 1,93 2,07 2,22 2,36 2,51 2,65 2,80 2,95 3,09 Poids env. kg 36,0 39,0 43,0 46,0 48,0 51,0 54,0 57,0 60,0
