page 144

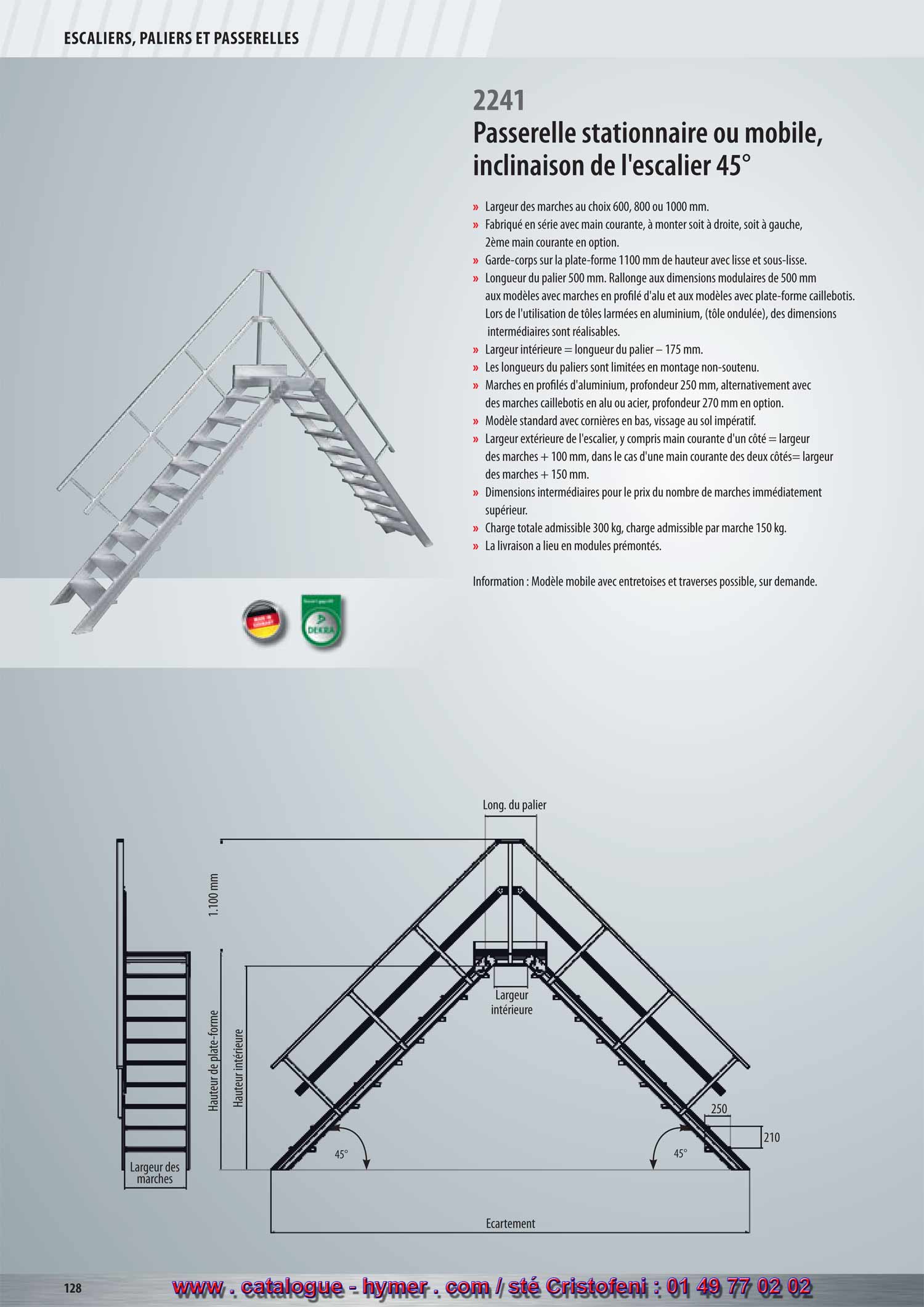

SYSTEME MODULAIRE POUR PASSERELLES ET ESCALIERS

Passerelle stationnaire Inclinaison 45°

– Largeurs des marches soit 600, 800 ou 1000 mm

– Fabriqué en série avec main courante, à monter soit à droite, soit à gauche, 2ème main courante en option.

– Garde-corps sur la plate-forme 1100 mm de hauteur avec sous-lisse et plinthe.

– Longueur du palier 500 mm.

Prolongement aux dimensions modulaires de 500 mm aux modèles avec marches en profilé d‘aluminium et aux modèles avec palier caillebotis.

Lors de l‘utilisation de tôles armées en aluminium, des dimensions intermédiaires sont réalisables.

Les longueurs des plates-formes (tôle armée) des dimensions intermédiaires sont réalisables.

– Largeur intérieure = longueur de la plate-forme – 150 mm.

– Les longueurs des plates-formes sont limitées en montage non-soutenu.

– Marches en profilés d‘aluminium d‘une profondeur de 250 mm, alternativement avec des marches caillebotis en acier ou aluminium d‘une profondeur de 270 mm contre majoration de prix.

– Modèle standard avec cornières en bas, vissage impératif.

– Large extérieure de l‘escalier, y compris main courante d‘un côté = larg. marche + 100 mm, resp. larg. marche + 150 mm dans le cas d‘une main courante des deux côtés.

– Dimensions intermédiaires au prix du modèle au nombre de marches immédiatement supérieur. 2241

– Charge totale admissible 300 kg ; charge admissible par marche 150 kg.

– L‘expédition a lieu en modules prémontés départ usine.

Attention : Modèle mobile avec entretoises et traverses possible, sur demande.



.

SYSTEME MODULAIRE POUR PASSERELLES ET ESCALIERS

Largeur des marches 600 mm G Largeur des marches 800 mm

G Largeur des marches 1000 mm G

Réf. de commande 22411003 22411004 22411005 22411006 22411007 22411008 22411009 22411010 22411011

Prolongement de la plate-forme, prolongement du garde-corps, sur demande. Marches caillebotis en aluminium ou en acier, sur demande.

Vous trouverez les accessoires à la page 150.

.
