SYSTEME MODULAIRE POUR PASSERELLES ET ESCALIERS

Passerelle stationnaire ou mobile Inclinaison 60°

– Largeur des marches soit 600, 800 ou 1000 mm

– Fabriqué en série avec main courante, à monter soit à droite, soit à gauche, 2ème main courante en option.

– Garde-corps sur la plate-forme 1100 mm de hauteur avec sous-lisse et plinthe.

– Longueur de la plate-forme 500 mm.

Prolongement aux dimensions modulaires de 500 mm aux modèles avec marches en profilé d‘alu et aux modèles avec plate-forme caillebotis.

Lors de l‘utilisation de tôles armées en aluminium, des dimensions intermédiaires sont réalisables. Les longueurs des plates-formes (tôle armée) des dimensions intermédiaires sont réalisables.

– Largeur intérieure = longueur de la plate-forme – 150 mm.

– Les longueurs des plates-formes sont limitées en montage non-soutenu.

– Marches en profilé d‘aluminium, profondeur 200 mm, alternativement avec des marches caillebotis en acier ou alu, profondeur 240 mm en option.

– Modèle standard avec cornières en bas, vissage impératif.

– Large extérieure de l‘escalier, y compris main courante d‘un côté = larg. marche + 100 mm, resp. larg. marche + 150 mm dans le cas d‘une main courante des deux côtés.

– Dimensions intermédiaires au prix du modèle au nombre de marches immédiatement supérieur.

– Charge totale admissible 300 kg ; charge admissible par marche 150 kg.

– L‘expédition a lieu en modules prémontés départ usine. 250 Écartement Hauteur verticale 1100 mm

Longueur du palier Large marche Hauteur intérieure 200 60°60° 330

Attention : Modèle mobile avec entretoises et traverses possible, sur demande.



.

SYSTEME MODULAIRE POUR PASSERELLES ET ESCALIERS

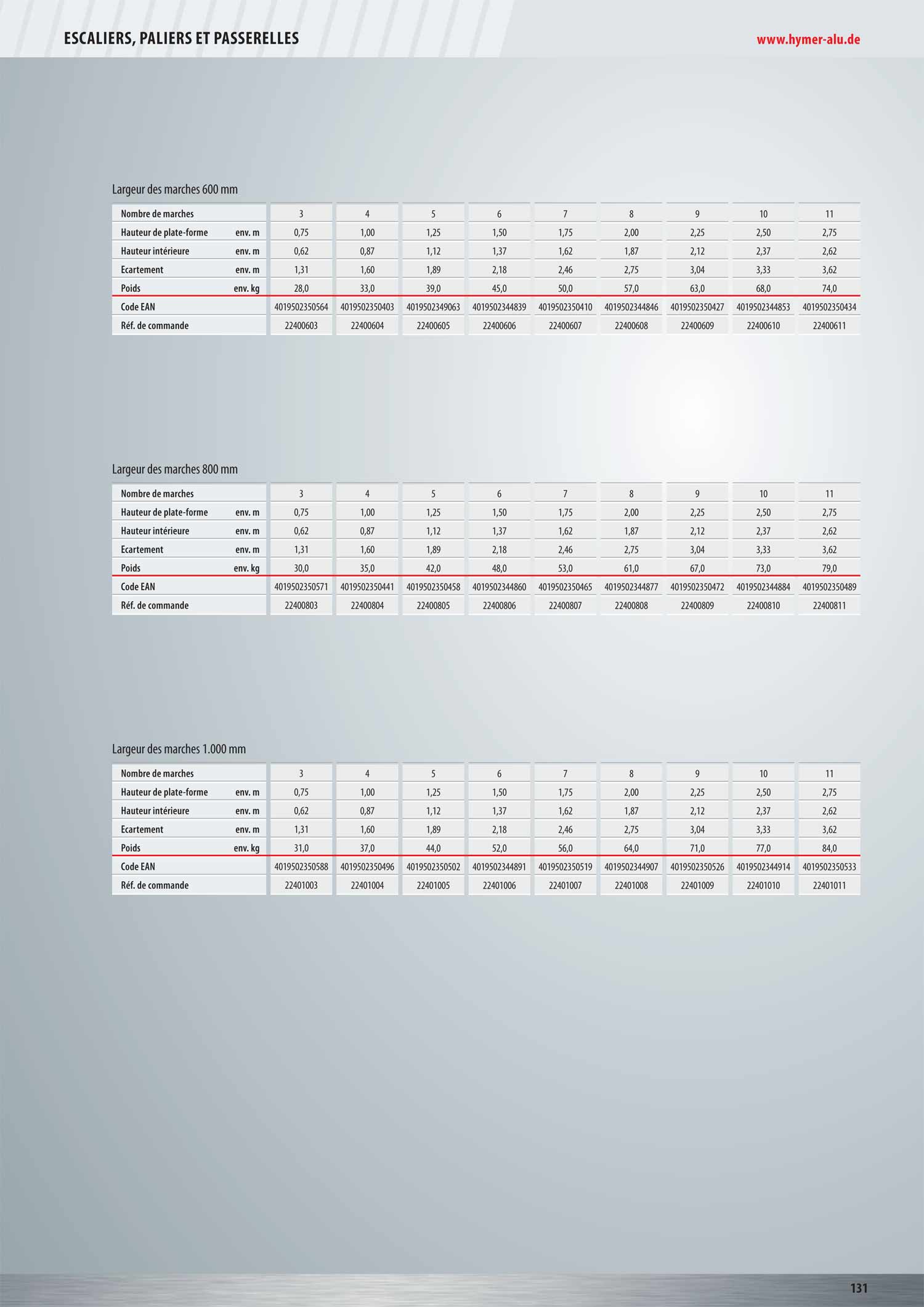

Largeur des marches 600 mm

G Largeur des marches 800 mm

G Largeur des marches 1000 mm

G Prolongement de la plate-forme, prolongement du garde-corps, sur demande

. Marches caillebotis en aluminium ou en acier, sur demande.

Vous trouverez les accessoires à la page 150.

.
