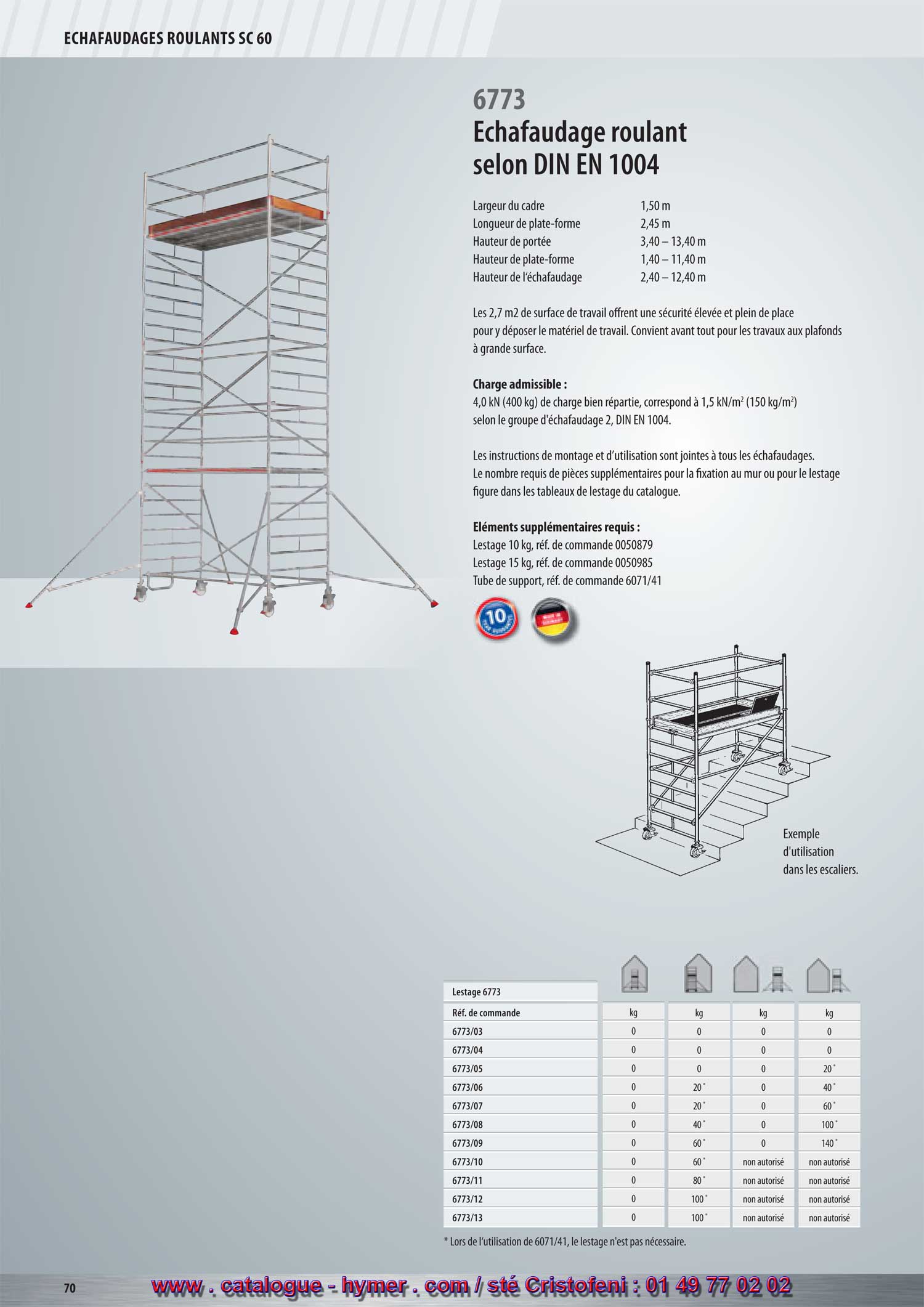

ECHAFAUDAGES ROULANTS 6773 en SC 60
Échafaudage roulant selon la norme DIN EN 1004.
Largeur du cadre 1,50 m
Longueur de la plate-forme 2,45 m
Hauteur de portée 3,40 – 13,40 m
Hauteur de la plate-forme 1,40 – 11,40 m
Hauteur de l‘échafaudage 2,40 – 12,40 m
Les 2,7 m2 de surface de travail offrent une sécurité élevée et plein de place pour y déposer le matériel de travail.
Convient avant tout pour les travaux aux plafonds à grande surface.
Charge admissible : 4,0 kN (400 kg) de charge répartie, correspond à 1,5 kN/m2 (150 kg/m2)
conformément au groupe d‘échafaudage 2, DIN EN 1004.
Les instructions de montage et d’utilisation sont jointes à tous les échafaudages.
Le nombre requis de pièces supplémentaires pour la fixation au mur ou pour le lestage figure dans les tableaux de lestage du catalogue.
Éléments supplémentaires requis : Lest 10 kg,
Réf. de commande 0050879 Lest 15 kg,
Réf. de commande 0050985
Tube de support,
Réf. de commande 6071/41
.

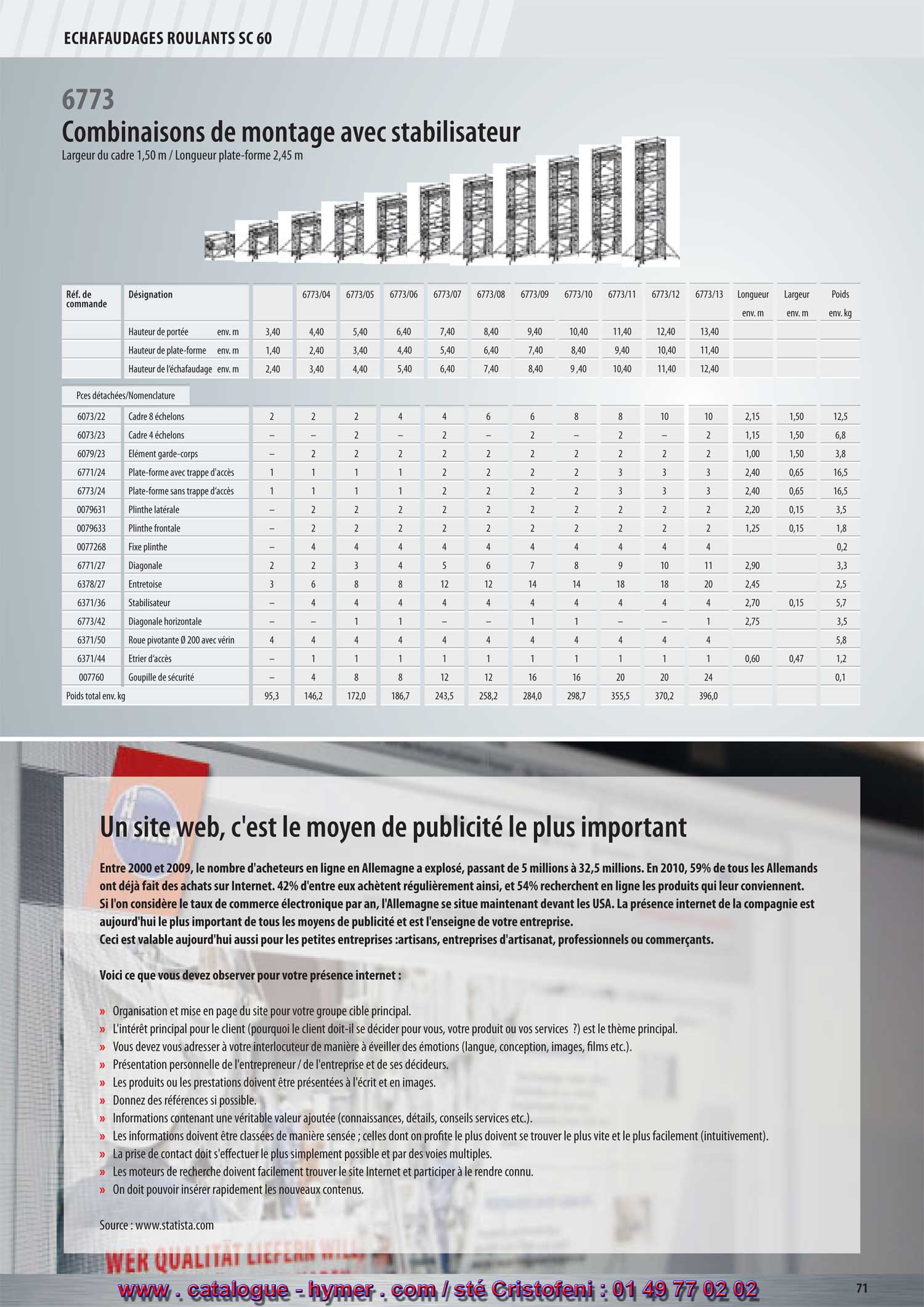

85 Combinaisons de montage du modèle 6773 avec stabilisateurs
/ Large plate-forme 1,50 m / Long. plate-forme 2,45 m
Réf. de code Désignation 6773/03 6773/04 6773/05 6773/06 6773/07 6773/08 6773/09 6773/10 6773/11 6773/12 6773/13
Longueur env. m Largeur env. m Poids env. kg Haut. de portée env. m 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40 12,40 13,40
Haut. plate-forme env. m 1,40 2,40 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40
Haut. échafaudage env. m 2,40 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40 12,40
Piéces détachées/Nomenclature 6073/22
Cadre 8 échelons 2 2 2 4 4 6 6 8 8 10 10 2,15 1,50 12,5 6073/23
Cadre 4 échelons – – 2 – 2 – 2 – 2 – 2 1,15 1,50 6,8 6079/23
Élément garde-corps – 2 2 2 2 2 2 2 2 2 2 1,00 1,50 3,8 6771/24
Plate-forme avec trappe 1 1 1 1 2 2 2 2 3 3 3 2,40 0,65 16,5 6773/24
Plate-forme sans trappe d‘accès 1 1 1 1 2 2 2 2 3 3 3 2,40 0,65 16,5 0079631
Plinthe latérale – 2 2 2 2 2 2 2 2 2 2 2,20 0,15 3,5 0079633
Plinthe frontale – 2 2 2 2 2 2 2 2 2 2 1,25 0,15 1,8 0077268
Fixe plinthe – 4 4 4 4 4 4 4 4 4 4 0,2 6771/27 Diagonale 2 2 3 4 5 6 7 8 9 10 11 2,90 3,3 6378/27 Entretoise 3 6 8 8 10 10 12 12 14 14 16 2,45 2,5 6371/36 Stabilisateur – 4 4 4 4 4 4 4 4 4 4 2,70 0,15 5,7 6773/42 Diagonale horizontale – – 1 1 – – 1 1 – – 1 2,75 3,5 6371/50 Roue Ø 200 avec vérin 4 4 4 4 4 4 4 4 4 4 4 5,8 6371/44 Étrier d‘accès – 1 1 1 1 1 1 1 1 1 1 0,60 0,47 1,2 007760 Goupille à ressort – 4 8 8 12 12 16 16 20 20 24 0,1 Poids total env. kg 95,3 146,2 172,0 186,7 238,5 253,2 279,0 293,7 345,5 360,2 386,0 6378/27 Entretoise – – – – 2 2 2 2 4 4 4 2,45 2,5
.
