Échafaudage roulant selon la norme
DIN EN 1004
6371/6071
Largeur du cadre 0,80 m
Longueur de la plate-forme 2,95 m
Hauteur de portée 3,40 – 13,40 m / 4,60 – 13,60 m
Hauteur de la plate-forme 1,40 – 11,40 m / 2,60 – 11,60 m
Hauteur de l‘échafaudage 2,40 – 12,40 m / 3,60 – 12,60 m
Montage et démontage en toute sécurité par l’utilisation d’une plate-forme par étage.
On peut passer les éléments de l’échafaudage sans problème d’un étage à l’autre.
Charge admissible :
Une charge répartie de 3,0 kN (300 kg) correspond à 2,0 kN/m2 (200 kg/m2)
conformément au groupe d‘échafaudages 3, DIN EN 1004.
Les instructions de montage et d’utilisation sont jointes à tous les échafaudages. Le nombre
requis de pièces supplémentaires pour la fixation au mur ou pour le lestage figure dans les
tableaux de lestage du catalogue.
Éléments supplémentaires requis :
Lest 10 kg, Réf. de commande 0050879
Lest 15 kg, Réf. de commande 0050985
Tube de support, Réf. de commande 6071/41
Traverse latérale, Réf. de commande 6071/43
Stabilisateur, Réf. de commande 6371/36
6071
* Pour les tubes de support 6071/41 le lestage n’est pas nécessaire.
Éléments supplémentaires requis
1) plus 2 tubes de support, Réf. de commande 6071/41
3) plus 2 prolongements de traverses, Réf. de commande 6072/34
4) plus 1 traverse latérale, Réf. de commande 6071/43

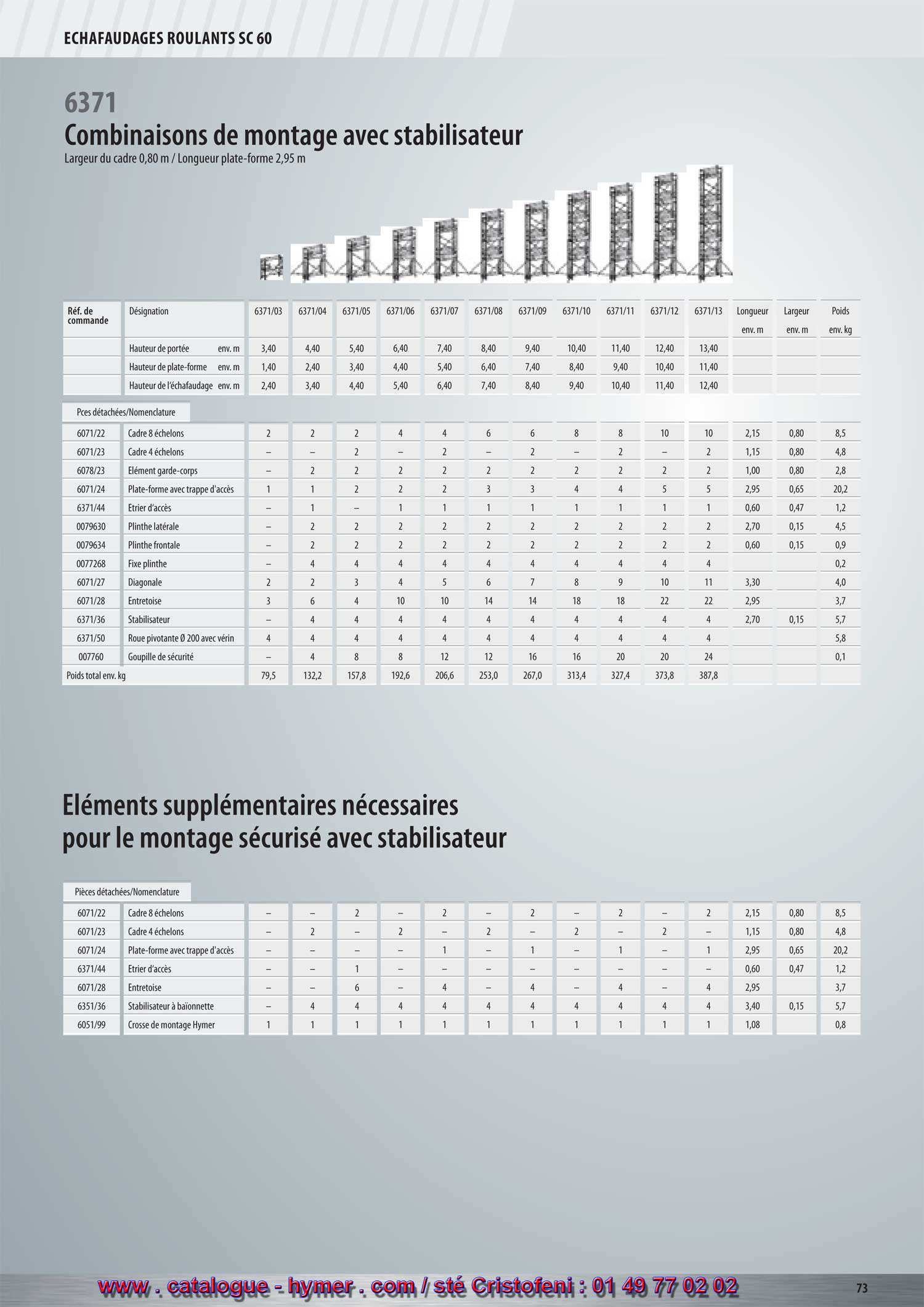

Combinaisons de montage du modèle 6371 avec stabilisateurs /
Largeur de la plate-forme 0,80 m
/ Longueur de la plate-forme 2,95 m
.
|
| 6071
* Pour les tubes de support 6071/41 le lestage n’est pas nécessaire.
Éléments supplémentaires requis
1) plus 2 tubes de support, Réf. de commande 6071/41
3) plus 2 prolongements de traverses, Réf. de commande 6072/34
4) plus 1 traverse latérale, Réf. de commande 6071/43
Combinaisons de montage du modèle 6371 avec stabilisateurs /
Largeur de la plate-forme 0,80 m
/ Longueur de la plate-forme 2,95 m
G
Réf.de code Désignation 6371/03 6371/04 6371/05 6371/06 6371/07 6371/08 6371/09 6371/10 6371/11 6371/12 6371/13
Long.
env. m
Largeur
env. m
Poids
env. kg
Haut. de portée env. m 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40 12,40 13,40
Haut. plate-forme env. m 1,40 2,40 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40
Haut. échafaudage env. m 2,40 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40 12,40
Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69.
Combinaisons de montage du modèle 6071 avec traverses roulantes / Largeur de la plate-forme 0,80 m /
Longueur de la plate-forme 2,95 m
G
Réf.de code Désignation 6071/04 6071/05 6071/06 6071/07 6071/08 6071/09 6071/10 6071/11 6071/12 6071/13
Long.
env. kg
Haut. de portée env. m 4,60 5,60 6,60 7,60 8,60 9,60 10,60 11,60 12,60 13,60
Haut. plate-forme env. m 2,60 3,60 4,60 5,60 6,60 7,60 8,60 9,60 10,60 11,60
Haut. échafaudage env. m 3,60 4,60 5,60 6,60 7,60 8,60 9,60 10,60 11,60 12,60
Piéces détachées/Nomenclature
6071/22 Cadre 8 échelons 2 2 4 4 6 6 8 8 10 10 2,15 0,80 8,5
6071/23
Plate-forme avec trappe
6071/28 Entretoise – – 2 2 4 4 6 6 8 8 2,95 3,7 54,00
Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69. |
