catalogue hymer .com 2011 page : -78 et 79 echafaudage roulant 1,50m x 2,95m h 13,60 mètres 6373 - 6073 |
tel : 01 49 77 02 02 |
|

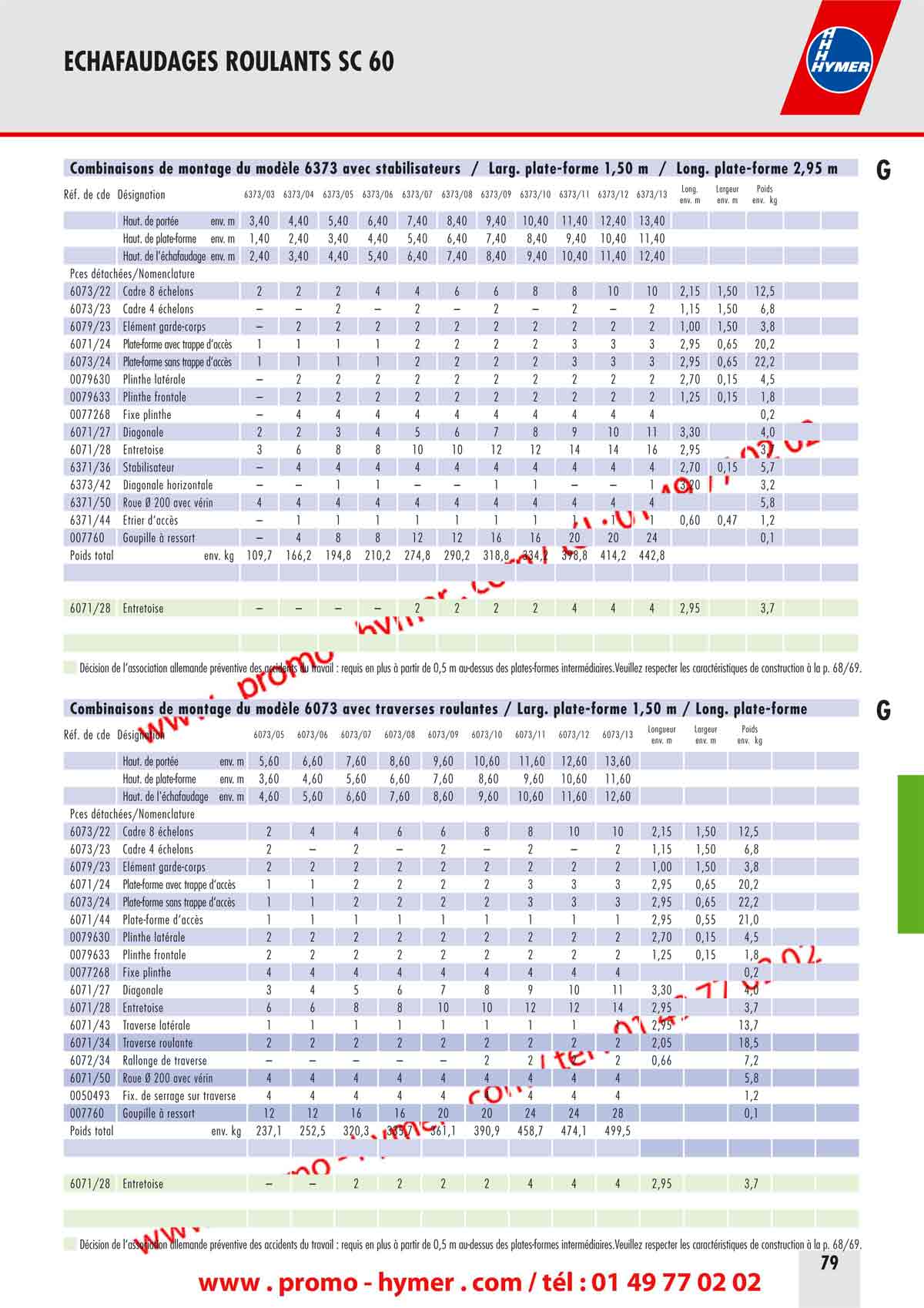

| Échafaudage roulant selon la norme DIN EN 1004 6373/6073 Largeur du cadre 1,50 m Longueur de la plate-forme 2,95 m Hauteur de portée 3,40 – 13,40 m / 5,60 – 13,60 m Hauteur de la plate-forme 1,40 – 11,40 m / 3,60 – 11,60 m Hauteur de l‘échafaudage 2,40 – 12,40 m / 4,60 – 12,60 m Les 3,5 m2 de surface de travail offrent une sécurité élevée et suffisamment de place pour y déposer le matériel de travail. Convient avant tout pour les travaux aux plafonds à grande surface. Charge admissible : Une charge répartie de 5,0 kN (500 kg) correspond à 1,5 kN/m2 (150 kg/m2) conformément au groupe d‘échafaudage 2, DIN EN 1004. Les instructions de montage et d’utilisation sont jointes à tous les échafaudages. Le nombre requis de pièces supplémentaires pour la fixation au mur ou pour le lestage figure dans les tableaux de lestage du catalogue. Éléments supplémentaires requis : Lest 10 kg, Réf. de commande 0050879 Lest 15 kg, Réf. de commande 0050985 Tube de support, Réf. de commande 6071/41 Traverse latérale, Réf. de commande 6071/43 Stabilisateur, Réf. de commande 6371/36 Exemple d‘utilisation dans les escaliers. non autorisé |
| Pour les tubes de support 6071/41 le lestage n’est pas nécessaire. Éléments supplémentaires requis 1) plus 2 tubes de support, Réf. de commande 6071/41 3) plus 2 prolongements de traverses, Réf. de commande 6072/34 4) plus 1 traverse latérale, Réf. de commande 6071/43 Réf. de code ECHAFAUDAGES ROULANTS SC 60 Combinaisons de montage du modèle 6373 avec stabilisateurs / Large plate-forme 1,50 m / Long. plate-forme 2,95 m G Réf. de code Désignation 6373/03 6373/04 6373/05 6373/06 6373/07 6373/08 6373/09 6373/10 6373/11 6373/12 6373/13 Long. env. m Largeur env. m Poids env. kg Haut. de portée env. m 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40 12,40 13,40 Haut. de plate-forme env. m 1,40 2,40 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40 Haut. de l'échafaudage env. m 2,40 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 6071/28 Entretoise – – – – 2 2 2 2 4 4 4 2,95 3,7 Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69. Combinaisons de montage du modèle 6073 avec traverses roulantes / Large plate-forme 1,50 m / Long. plate-forme G Réf. de code Désignation 6073/05 6073/06 6073/07 6073/08 6073/09 6073/10 6073/11 6073/12 6073/13 Longueur env. m Largeur env. m Poids env. kg Haut. de portée env. m 5,60 6,60 7,60 8,60 9,60 10,60 11,60 12,60 13,60 Haut. de plate-forme env. m 3,60 4,60 5,60 6,60 7,60 8,60 9,60 10,60 11,60 Haut. de l'échafaudage env. m 4,60 5,60 6,60 7,60 8,60 9,60 10,60 11,60 12,60 Piéces détachées/Nomenclature |
