- ref : 6573 6273 5 ans de garantie !

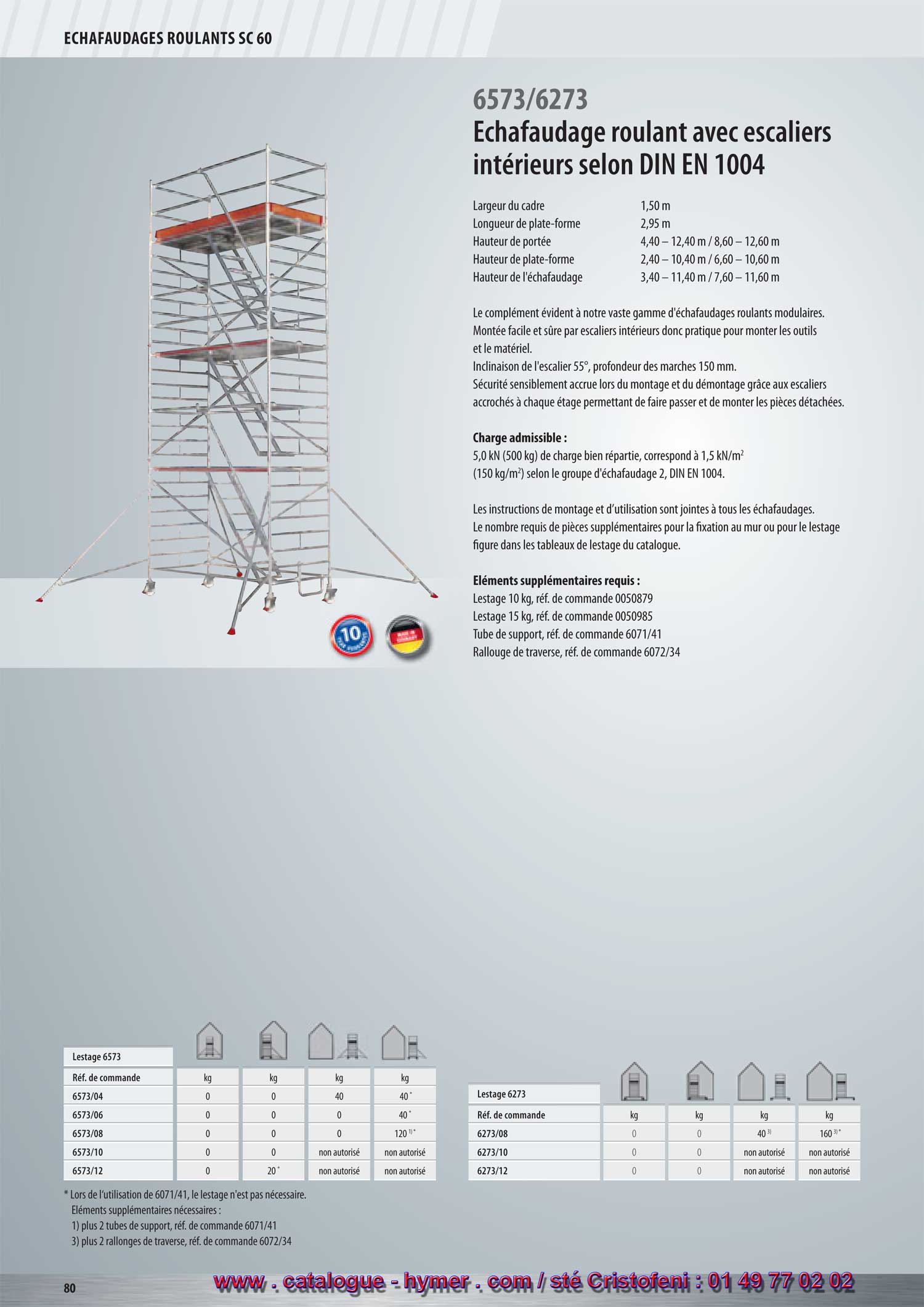

* Pour les tubes de support 6071/41 le lestage n’est pas nécessaire. Éléments supplémentaires requis 1) plus 2 tubes de support, Réf. de commande 6071/41 3) plus 2 prolongements de traverses, Réf. de commande 6072/34 Réf. de commande 6573/04 ECHAFAUDAGES ROULANTS SC 60 Échafaudage roulant avec escaliers intérieurs selon la norme DIN EN 1004 6573/6273 Largeur du cadre 1,50 m Longueur de la plate-forme 2,95 m Hauteur de portée 4,40 – 12,40 m / 8,60 – 12,60 m Hauteur de la plate-forme 2,40 – 10,40 m / 6,60 – 10,60 m Hauteur de l‘échafaudage 3,40 – 11,40 m / 7,60 – 11,60 m Le complément évident à notre vaste gamme d‘échafaudages roulants modulaires. Montée facile et sûre par escaliers intérieurs donc pratique pour monter les outils et le matériel. Inclinaison des escaliers 55°, profondeur des marches 150 mm. Sécurité sensiblement accrue lors du montage et du démontage grâce aux escaliers accrochés à chaque étage permettant de faire passer et de monter les pièces détachées. Charge admissible : Une charge répartie de 5,0 kN (500 kg) correspond à 1,5 kN/m2 (150 kg/m2) conformément au groupe d’échafaudage 2, DIN EN 1004. Les instructions de montage et d’utilisation sont jointes à tous les échafaudages. Le nombre requis de pièces supplémentaires pour la fixation au mur ou pour le lestage figure dans les tableaux de lestage du catalogue. Éléments supplémentaires requis : Lest 10 kg, Réf. de commande 0050879 Lest 15 kg, Réf. de commande 0050985 Tube de support, Réf. de commande 6071/41 Traverse latérale, Réf. de commande 6071/43 Stabilisateur, Réf. de commande 6371/36
.
ECHAFAUDAGES ROULANTS SC 60

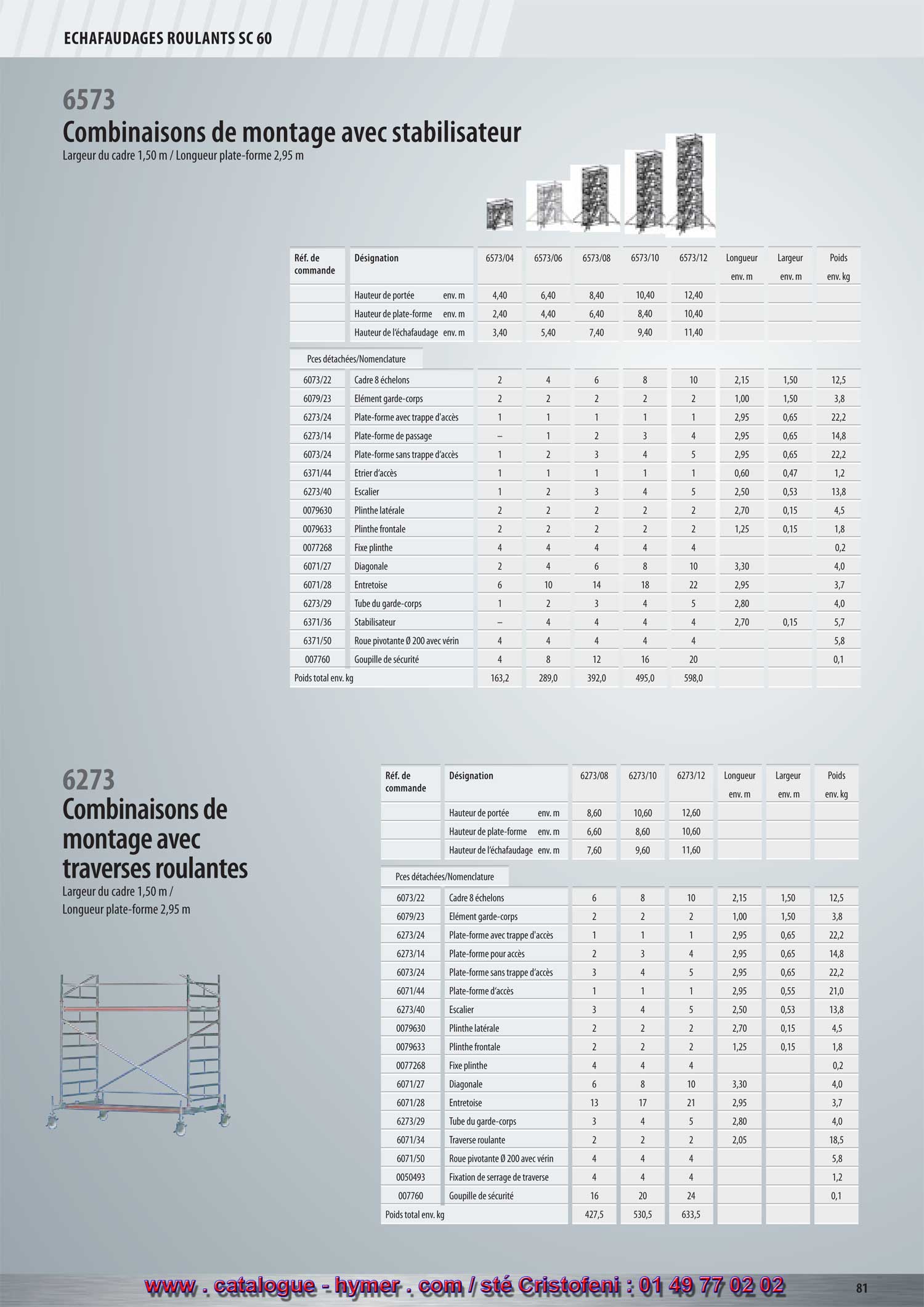

Combinaisons de montage du modèle 6573 avec stabilisateurs
/ Large plate-forme 1,50 m / Long. plate-forme 2,95 m G Réf. de code Désignation 6573/04 6573/06 6573/08 6573/10 6573/12 Longueur env. m Largeur env. m Poids env. kg
Hauteur de portée env. m 4,40 6,40 8,40 10,40 12,40 Hauteur de plate-forme env. m 2,40 4,40 6,40 8,40 10,40 Hauteur de l‘échafaudage env. m 3,40 5,40 7,40 9,40 11,40 Piéces détachées/Nomenclature 6073/22 Cadre 8 échelons 2 4 6 8 10 2,15 1,50 12,5 6079/23 Élément garde-corps 2 2 2 2 2 1,00 1,50 3,8 6273/24 Plate-forme avec trappe d‘accès 1 1 1 1 1 2,95 0,65 22,2 6273/14 Plate-forme pour accès – 1 2 3 4 2,95 0,65 14,8 6073/24 Plate-forme sans trappe d‘accès 1 2 3 4 5 2,95 0,65 22,2 6371/44 Étrier d‘accès 1 1 1 1 1 0,60 0,47 1,2 6273/40 Escalier 1 2 3 4 5 2,50 0,53 13,8 0079630 Plinthe latérale 2 2 2 2 2 2,70 0,15 4,5 0079633 Plinthe frontale 2 2 2 2 2 1,25 0,15 1,8 0077268 Fixe plinthe 4 4 4 4 4 0,2 6071/27 Diagonale 2 4 6 8 10 3,30 4,0 6071/28 Entretoise 6 8 10 12 14 2,95 3,7 6273/29 Tube du garde-corps 1 2 3 4 5 2,80 4,0 6371/36 Stabilisateur – 4 4 4 4 2,70 0,15 5,7 6371/50 Roue Ø 200 avec vérin 4 4 4 4 4 5,8 007760 Goupille à ressort 4 8 12 16 20 0,1 Poids total env. kg 163,2 281,6 377,2 472,8 568,4 6071/28 Entretoise – 2 4 6 8 2,95 3,7 Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69. Combinaisons de montage du modèle 6273 avec traverses roulantes / Large plate-forme 1,50 m / Long. plate-forme 2,95m Réf. de code Désignation 6273/08 6273/10 6273/12 Hauteur de portée env. m 8,60 10,60 12,60 Hauteur de plate-forme env. m 6,60 8,60 10,60 Hauteur de l‘échafaudage env. m 7,60 9,60 11,60 Piéces détachées/Nomenclature 6073/22 Cadre 8 échelons 6 8 10 2,15 1,50 12,5 6079/23 Élément garde-corps 2 2 2 1,00 1,50 3,8 6273/24 Plate-forme avec trappe d‘accès 1 1 1 2,95 0,65 22,2 6273/14 Plate-forme pour accès 2 3 4 2,95 0,65 14,8 6073/24 Plate-forme sans trappe d‘accès 3 4 5 2,95 0,65 22,2 6071/44 Plate-forme d‘accès 1 1 1 2,95 0,55 21,0 6273/40 Escalier 3 4 5 2,50 0,53 13,8 0079630 Plinthe latérale 2 2 2 2,70 0,15 4,5 0079633 Plinthe frontale 2 2 2 1,25 0,15 1,8 0077268 Fixe plinthe 4 4 4 0,2 6071/27 Diagonale 6 8 10 3,30 4,0 6071/28 Entretoise 9 11 13 2,95 3,7 6273/29 Tube du garde-corps 3 4 5 2,80 4,0 6071/34 Traverse roulante 2 2 2 2,05 18,5 6071/50 Roue Ø 200 avec vérin 4 4 4 5,8 0050493 Fixation de serrage sur traverse 4 4 4 1,2 007760 Goupille à ressort 16 20 24 0,1 Poids total env. kg 412,7 508,3 603,9 6071/28 Entretoise 4 6 8 2,95 3,7 G Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69.
.
