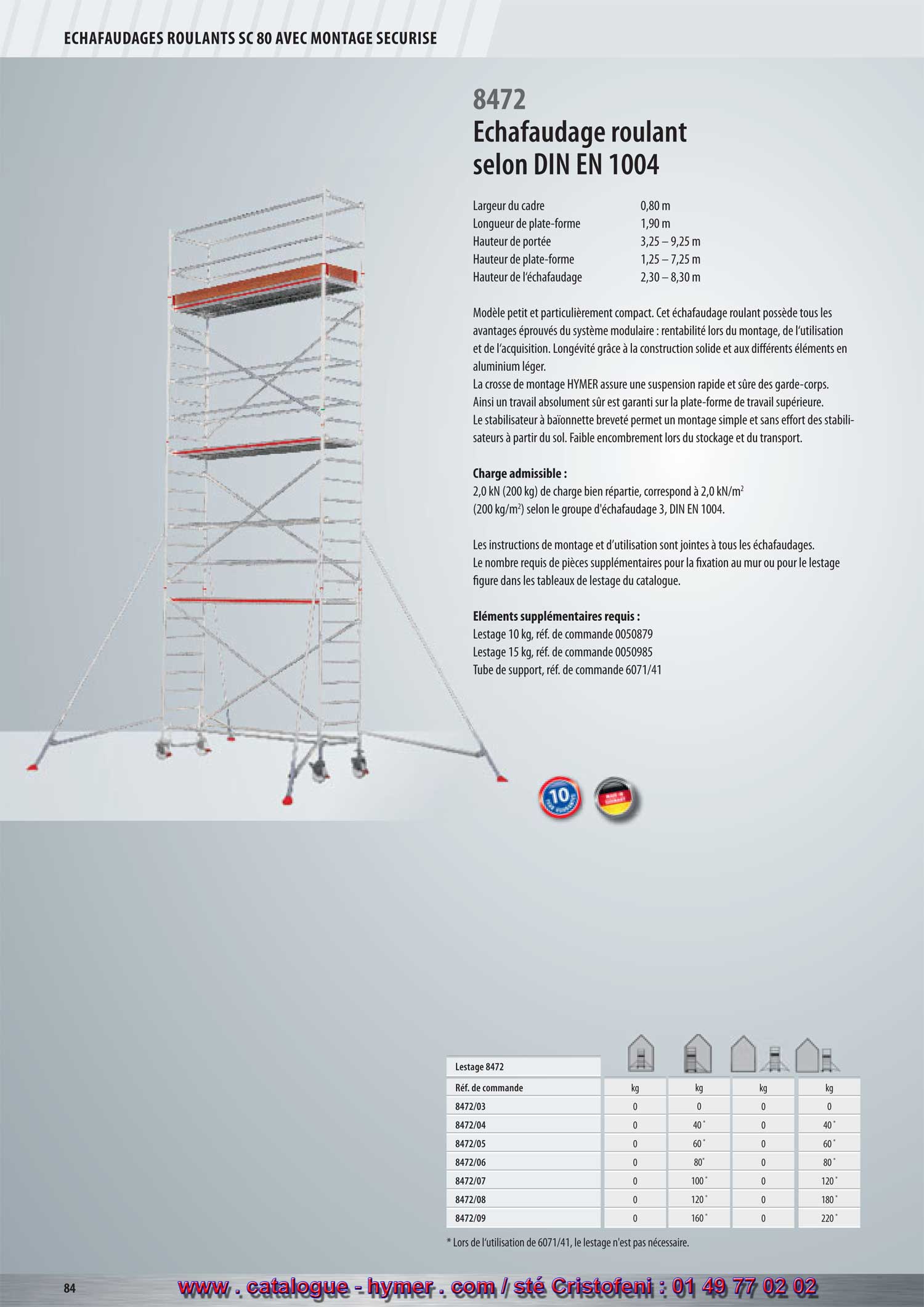

- page n 103 - Combinaisons de montage du modèle 8472 avec stabilisateurs / Large plate-forme 0,80 m / Long. plate-forme 1,90 m G Réf. de code Désignation 8472/03 8472/04 8472/05 8472/06 8472/07 8472/08 8472/09 Long. env. m Large env. m Poids env. kg Hauteur de portée env. m 3,25 4,25 5,25 6,25 7,25 8,25 9,25 Hauteur plate-forme env. m 1,25 2,25 3,25 4,25 5,25 6,25 7,25 Haut. échafaudage env. m 2,30 3,30 4,30 5,30 6,30 7,30 8,30 Piéces détachées/Nomenclature 6071/22 Cadre 8 échelons 2 2 4 4 6 6 8 2,15 0,80 8,5 6071/23 Cadre 4 échelons – 2 – 2 – 2 – 1,15 0,80 4,8 6178/24 Plate-forme avec trappe d‘accès 1 1 2 2 3 3 4 1,90 0,65 14,5 0079632 Plinthe latérale – 2 2 2 2 2 2 1,65 0,15 2,7 0079634 Plinthe frontale – 2 2 2 2 2 2 0,60 0,15 0,9 0077268 Fixe plinthe – 4 4 4 4 4 4 0,2 6378/27 Diagonale 2 2 3 4 5 6 7 2,45 2,5 6178/28 Entretoise 3 6 8 8 10 10 10 1,90 2,3 6351/36 Stabilisateur à baïonnette – 4 4 4 4 4 4 3,40 0,15 5,7 6472/50* Roue Ø 150 avec vérin 4 4 4 4 4 4 4 4,0 6371/44 Étrier d‘accès – 1 1 1 1 1 1 0,60 0,47 1,2 007760 Goupille à ressort – 4 4 8 8 12 12 0,1 6051/99 Crosse de montage Hymer 1 1 1 1 1 1 1 1,80 0,8 Poids total ca. kg 60,2 109,1 138,1 150,6 179,6 192,1 216,5 6178/28 Entretoise – – 2 2 4 4 6 1,90 2,1 Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69. * Alternative : Roue Ø 200 mm avec vérin Réf. de commande 6371/50 03 04 05 06 07 08 09 Collier Fermeture à baïonnette Stabilisateur à baïonnette Dispositif de blocage Crosse de montage Hymer ECHAFAUDAGES ROULANTS SC 80 MONTAGE SECURISE

.
