page : 86 et 87

échafaudage roulant aluminium HYMER 8771

série SC 80

0,80m x 2,45m H 13,40 mètres

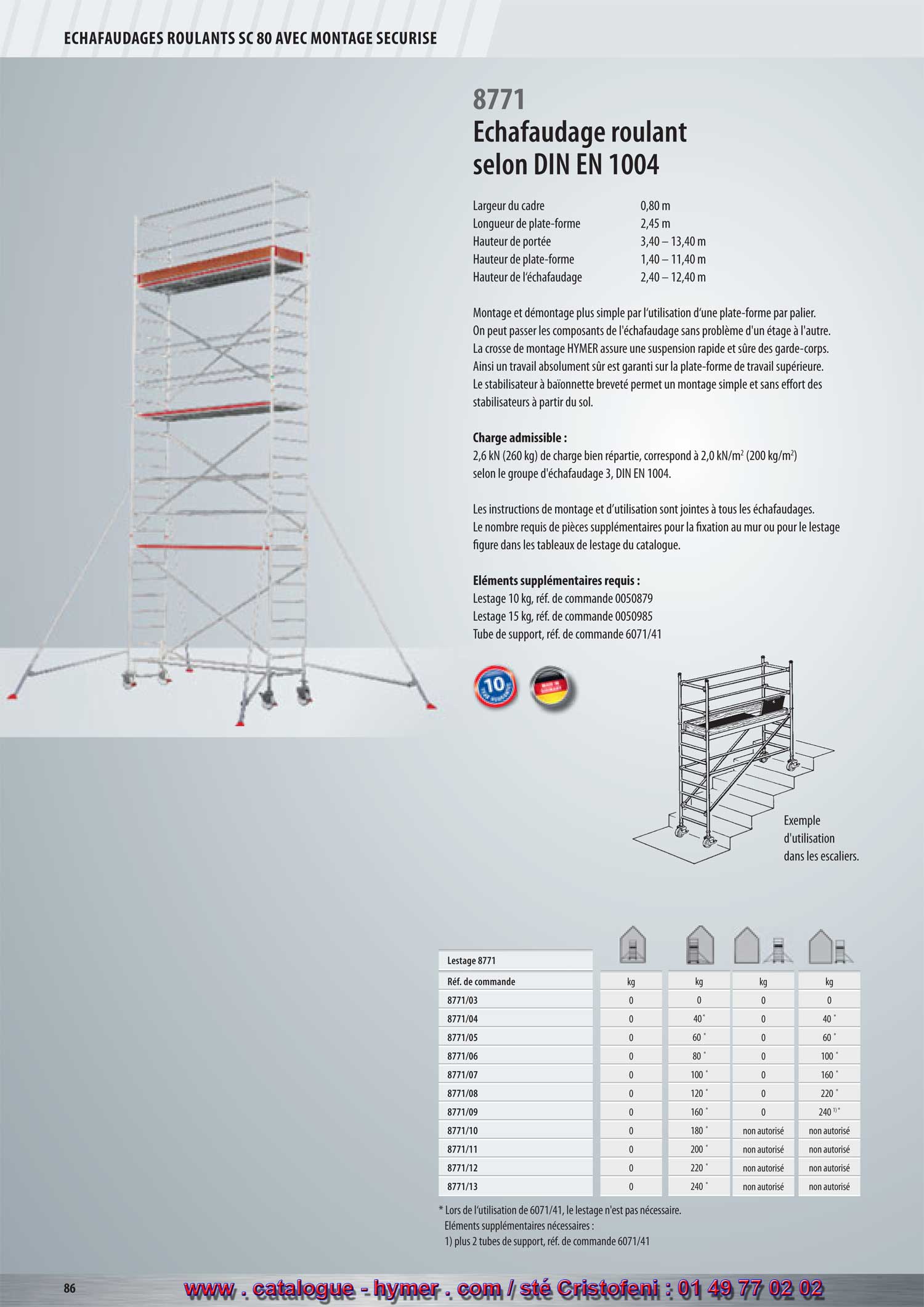

- page 100 - echafaudage 8771 - Largeur du cadre 0,80 m Longueur de la plate-forme 2,45 m Hauteur de portée 3,40 – 13,40 m Hauteur de la plate-forme 1,40 – 11,40 m Hauteur de l‘échafaudage 2,40 – 12,40 m Montage et démontage plus simple par l‘utilisation d‘une plate-forme par palier. Les parties de l‘échafaudage peuvent être transmises, sans problème, par-dessus les différents paliers. La crosse de montage HYMER assure une suspension rapide et sûre des garde-corps. Ainsi un travail absolument sûr est garanti sur la plate-forme de travail supérieure. Le stabilisateur à baïonnette breveté permet un montage simple et sans effort des stabilisateurs à partir du sol. Charge admissible : Une charge répartie de 2,6 kN (260 kg) correspond à 2,0 kN/m2 (200 kg/m2) conformément au groupe d‘échafaudage 3, DIN EN 1004. Les instructions de montage et d’utilisation sont jointes à tous les échafaudages. Le nombre requis de pièces supplémentaires pour la fixation au mur ou pour le lestage figure dans les tableaux de lestage du catalogue. Éléments supplémentaires requis : Lest 10 kg, Réf. de commande 0050879 Lest 15 kg, Réf. de commande 0050985

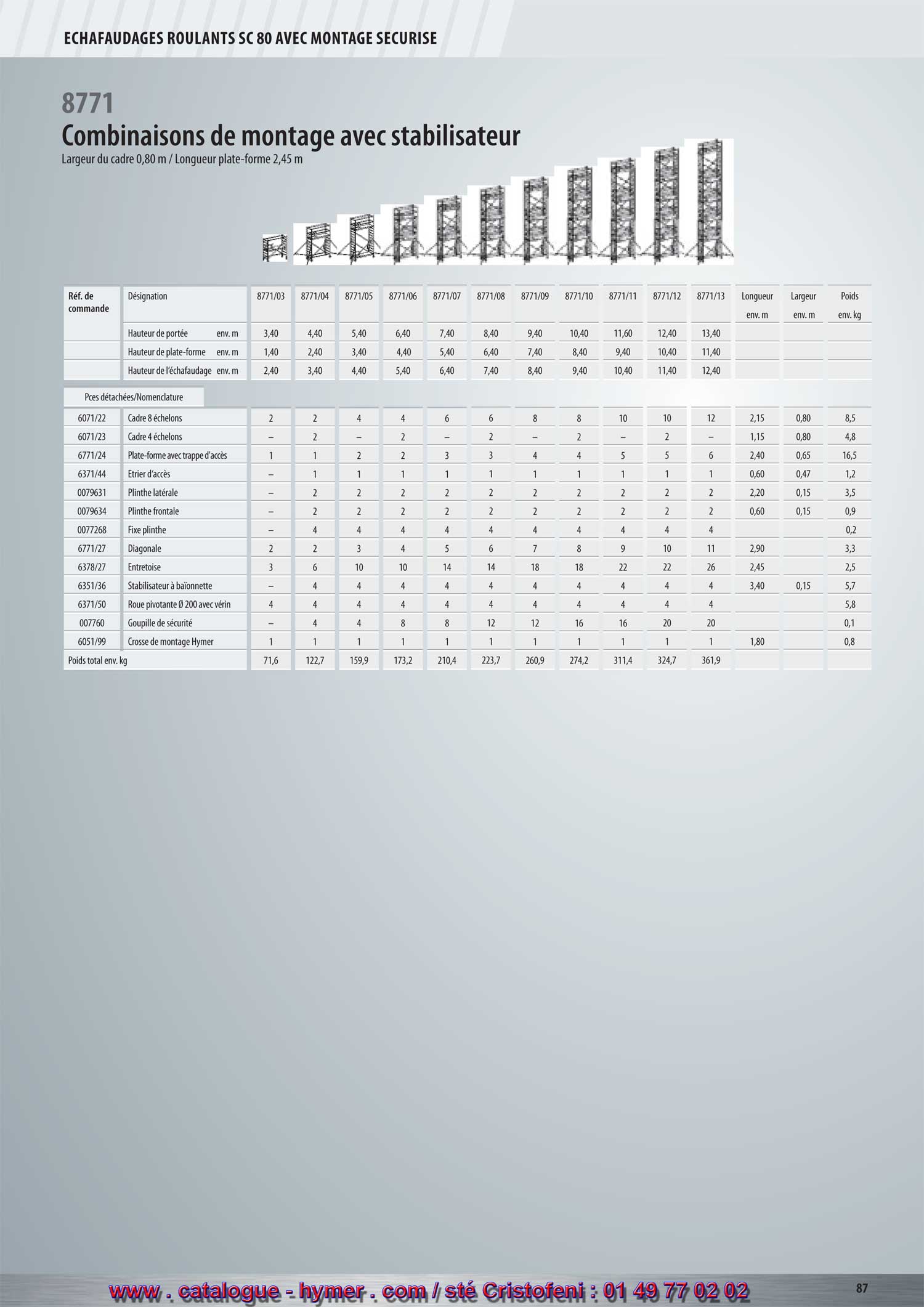

- page 101 - echafaudage 8771 - Tube de support, Réf. de commande 6071/41 100 * 0 160 * 120 * 0 220 * 160 * 0 240 1) * 180 * non autorisé non autorisé 200 * non autorisé non autorisé 220 * non autorisé non autorisé 240* non autorisé non autorisé * Pour les tubes de support 6071/41 le lestage n’est pas nécessaire. Éléments supplémentaires requis 1) plus 2 tubes de support, Réf. de commande 6071/41 (Commentaire Texte surligné patrick 20/02/2011 08:33:53 9,40 10,40 11,40 12,40 13,40 Haut. plate-forme env. m 1,40 2,40 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40 Haut. échafaudage env. m 2,40 3,40 4,40 5,40 6,40 7,40 8,40 9,40 10,40 11,40 12,40 Piéces détachées/Nomenclature 6071/22 Cadre 8 échelons 2 2 4 4 6 6 8 8 10 10 12 2,15 0,80 8,5 6378/27 Entretoise – – 2 2 4 4 6 6 8 8 10 2,45 2,5 Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69. 03 04 05 06 07 08 09 10 11 12 13 Exemple d‘utilisation dans les escaliers. Collier Fermeture à baïonnette Stabilisateur à baïonnette Dispositif de blocage Crosse de montage Hymer ECHAFAUDAGES ROULANTS SC 80 MONTAGE SECURISE 8472 Avec montage sécurisé 5 ans de garantie ! 8472 Avec montage sécurisé 5 ans de garantie !
