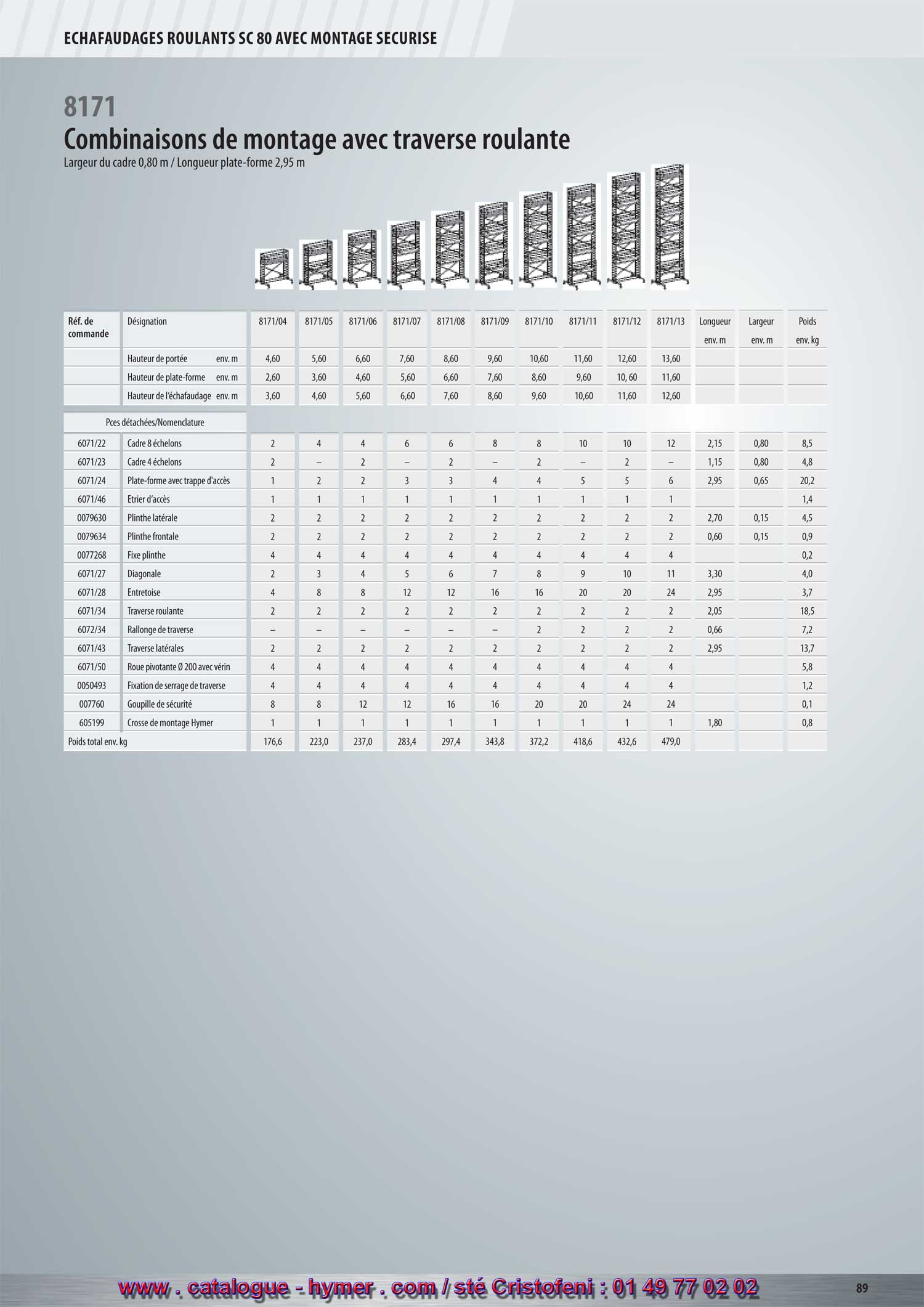

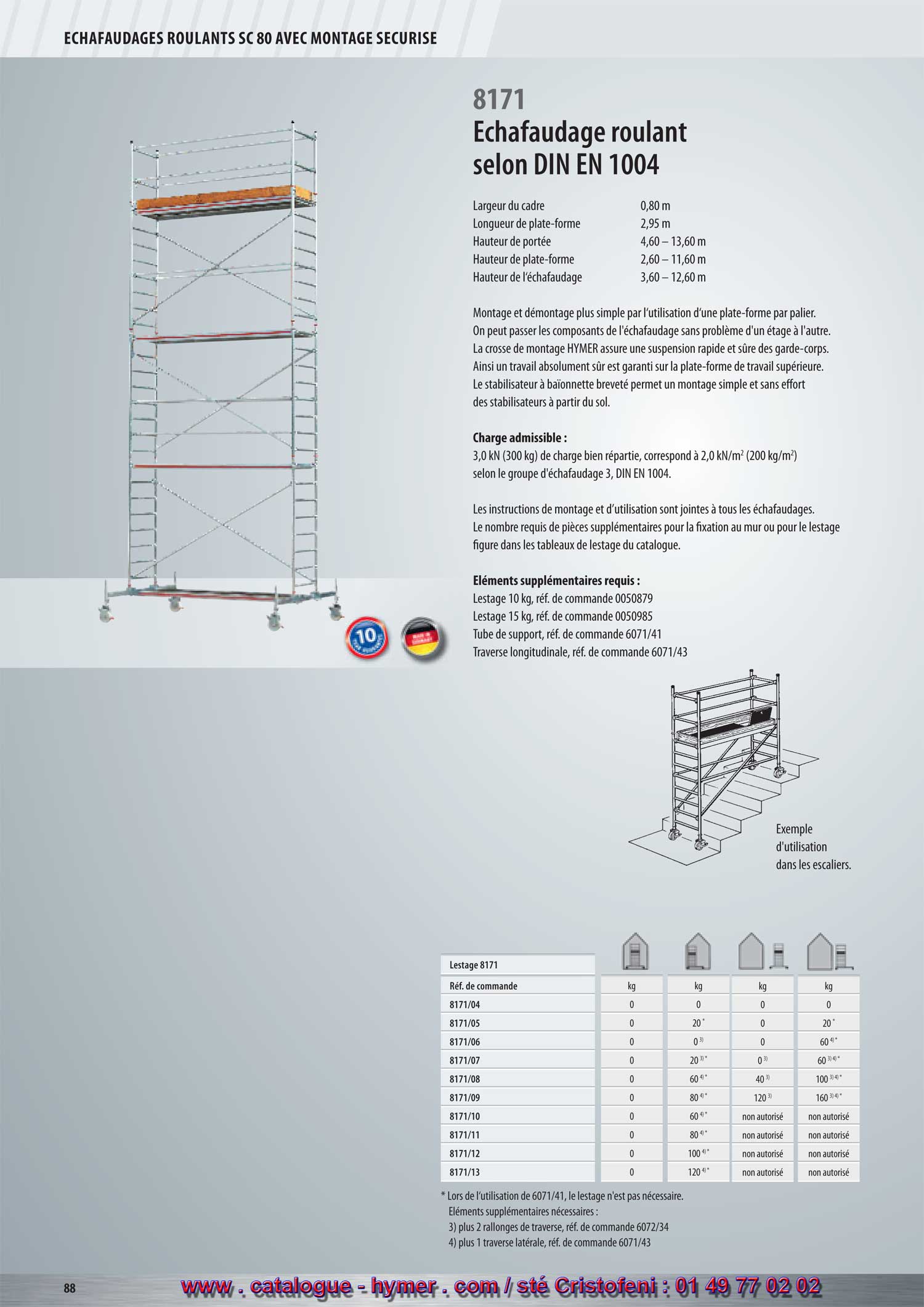

- page 97 - Charge admissible : Une charge répartie de 3,0 kN (300 kg) correspond à 2,0 kN/m2 (200 kg/m2) conformément au groupe d‘échafaudage 3, DIN EN 1004. Les instructions de montage et d’utilisation sont jointes à tous les échafaudages. Le nombre requis de pièces supplémentaires pour la fixation au mur ou pour le lestage figure dans les tableaux de lestage du catalogue. Éléments supplémentaires requis : Lest 10 kg, Réf. de commande 0050879 Lest 15 kg, Réf. de commande 0050985 Tube de support, Réf. de commande 6071/41 Traverse latérale, Réf. de commande 6071/43 Stabilisateur, Réf. de commande 6371/36 * Pour les tubes de support 6071/41 le lestage n’est pas nécessaire. Éléments supplémentaires requis 3) plus 2 prolongements de traverses, Réf. de commande 6072/34 4) plus 1 traverse latérale, Réf. de commande 6071/43G Exemple d‘utilisation dans les escaliers. Combinaisons de montage du modèle 8171 avec traverses roulantes / Large plate-forme 0,80 m / Long. plate-forme 2,95 m Réf.de code Désignation 8171/04 8171/05 8171/06 8171/07 8171/08 8171/09 8171/10 8171/11 8171/12 8171/13 Long. env. m Largeur env. m Poids env. kg Haut. de portée env. m 4,60 5,60 6,60 7,60 8,60 9,60 10,60 11,60 12,60 13,60 Haut. plate-forme env. m 2,60 3,60 4,60 5,60 6,60 7,60 8,60 9,60 10,60 11,60 Haut. échafaudage env. m 3,60 4,60 5,60 6,60 7,60 8,60 9,60 10,60 11,60 12,60 Piéces détachées/Nomenclature 6071/22 Cadre 8 échelons 2 4 4 6 6 8 8 10 10 12 2,15 0,80 8,5 6071/23 Cadre 4 échelons 2 – 2 – 2 – 2 – 2 – 1,15 0,80 4,8 6071/24 Plate-forme avec trappe d‘accès 1 2 2 3 3 4 4 5 5 6 2,95 0,65 20,2 6071/46 Étrier d‘accès 1 1 1 1 1 1 1 1 1 1 1,4 0079630 Plinthe latérale 2 2 2 2 2 2 2 2 2 2 2,70 0,15 4,5 0079634 Plinthe frontale 2 2 2 2 2 2 2 2 2 2 0,60 0,15 0,9 0077268 Fixe plinthe 4 4 4 4 4 4 4 4 4 4 0,2 6071/27 Diagonale 2 3 4 5 6 7 8 9 10 11 3,30 4,0 6071/28 Entretoise 4 6 6 8 8 10 10 12 12 14 2,95 3,7 6071/34 Traverse roulante 2 2 2 2 2 2 2 2 2 2 2,05 18,5 6072/34 Rallonge de traverse – – – – – – 2 2 2 2 0,66 7,2 6071/43 Traverse latérales 2 2 2 2 2 2 2 2 2 2 2,95 13,7 6071/50 Roue Ø 200 avec vérin 4 4 4 4 4 4 4 4 4 4 5,8 0050493 Fixation. de serrage sur traverse 4 4 4 4 4 4 4 4 4 4 1,2 007760 Goupille à ressort 8 8 12 12 16 16 20 20 24 24 0,1 605199 Crosse de montage Hymer 1 1 1 1 1 1 1 1 1 1 1,80 0,8 Poids total env. kg 176,6 215,6 229,6 268,6 282,6 321,6 350,0 389,0 403,0 442,0 6071/28 Entretoise – 2 2 4 4 6 6 8 8 10 2,95 3,7 Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69. Collier Fermeture à baïonnette Stabilisateur à baïonnette Dispositif de blocage Crosse de montage Hymer

.
